Hur ett ekolod fungerar
Ett ekolod skickar ljudsignaler ner i vattnet och lyssnar efter ekot när de studsar mot botten, fisk eller annan struktur. Tiden det tar för ekot att komma tillbaka räknas om till djup och form, och resultatet ritas upp på en skärm, antingen en fast display i båten eller en mobil vid ett kastbart lod som Deeper CHIRP+4.
Moderna enheter gör betydligt mer än att bara ropa ut djupet. De kartlägger bottenstruktur, visar vegetation och, i de mer avancerade modellerna, ritar upp sjöbotten i egna sjökort medan du kör.
De fyra i jämförelsen, sida vid sida
Typ, sonar och skärm skiljer mest mellan enheterna, så här är de samlade.
| Modell |
Typ |
Sonar |
Maxdjup/räckvidd |
Skärm |
| Deeper CHIRP+4 |
Kastbart, trådlöst |
3-frekvent CHIRP |
100 m scanning, 120 m räckvidd |
Ingen egen, läses i mobilappen |
| Humminbird Helix 5 Chirp GPS G3 |
Fast montering |
Dual Spectrum CHIRP |
365 m |
5 tum, 1000 nits |
| Humminbird Helix 7 G4 Chirp GPS |
Fast montering |
Dual Spectrum CHIRP |
365 m |
7 tum, 1500 nits |
| Humminbird Helix 12,1 G4N MSI+ GPS |
Fast montering, nätverksbar |
CHIRP + MEGA Side/Down Imaging+ |
305 m CHIRP, 244 m sidobild |
12,1 tum, 1500 nits |
Siffrorna är tillverkarnas egna specifikationer.
Standardsonar, CHIRP och bildgivande ekolod
De enklaste ekoloden skickar ut en signal i taget och visar var den studsar, vilket duger för att hitta djup men säger lite om vad som faktiskt finns där nere. CHIRP löser det genom att sända snabba pulser över flera frekvenser samtidigt, vilket ger skarpare bilder och bättre separation mellan fisk och struktur.
Alla fyra produkter vi jämför bygger på CHIRP i någon form, från Deepers tre frekvenser i ett kastbart paket till Dual Spectrum CHIRP i samtliga Humminbird Helix-modeller.

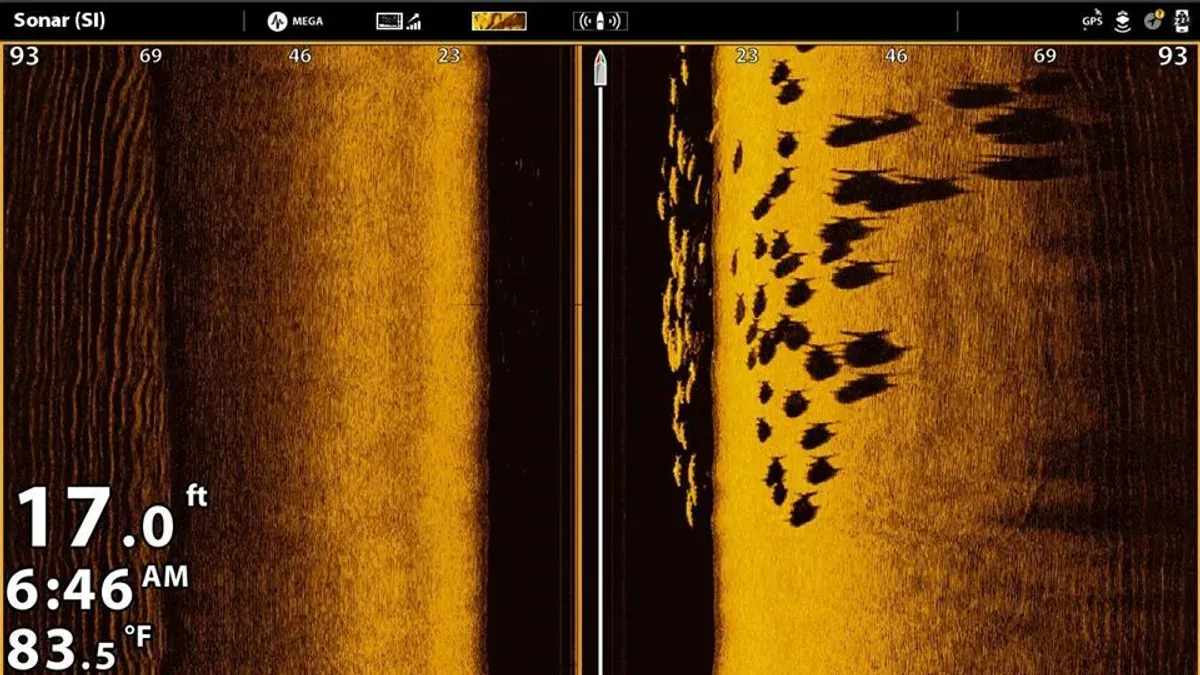

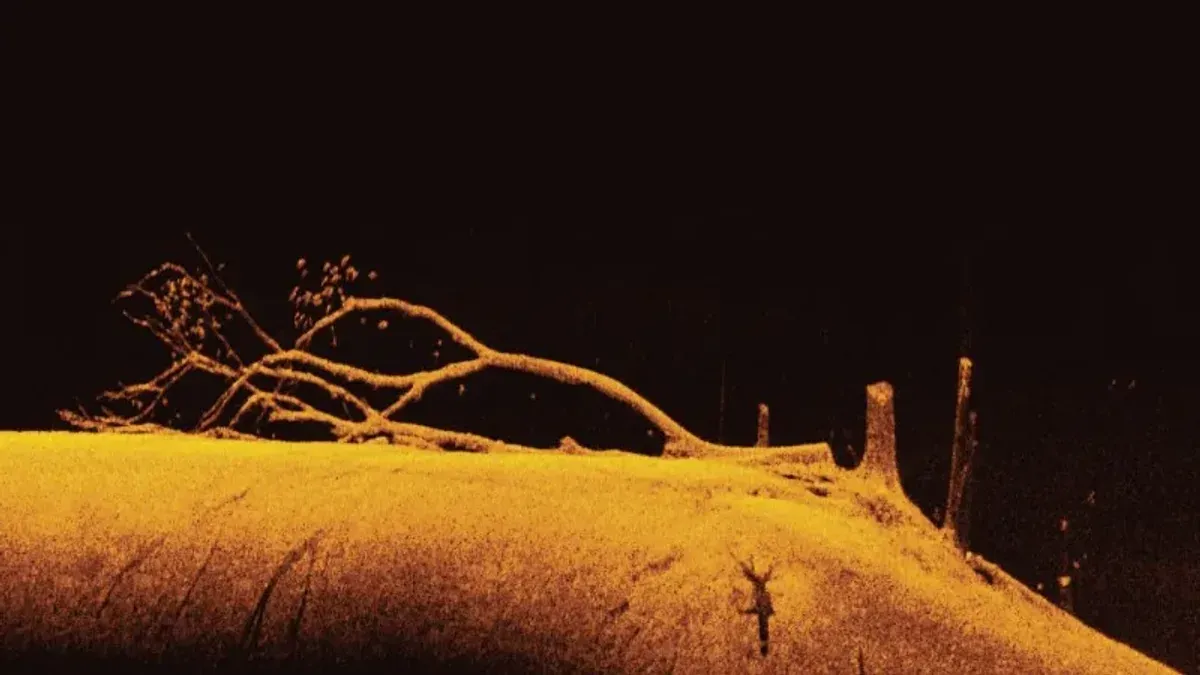

Därutöver finns bildgivande sonar. Down imaging målar en detaljerad bild av det som finns rakt under båten, medan side imaging, som Humminbird Helix 12,1 G4N MSI+ GPS erbjuder som MEGA Side Imaging+, scannar åt sidorna och kan hitta vrak, kanter och stenblock långt utanför kölinjen.
Ingen av de mindre Helix-modellerna eller Deeper CHIRP+4 har sidobildning, vilket är den tydligaste tekniska skillnaden mellan dem och den stora enheten.
Givare och montering: transom, genomskrov eller inget alls
De flesta fasta ekolod, som samtliga Helix-modeller i den här guiden, levereras med en akterspegelgivare som monteras på båtens akter. Det är det enklaste och billigaste sättet att komma igång på.
Genomskrovsgivare kräver att man borrar genom skrovet och passar bättre på större båtar med högre fart, men de sitter mer skyddat och stör inte vattenflödet på samma sätt.
Ett kastbart lod som Deeper CHIRP+4 slipper frågan helt, eftersom det aldrig monteras utan bara kastas ut och tas upp igen.
Konvinkel och frekvens
Konvinkeln avgör hur brett område givaren täcker. En bred kon täcker mer yta men ger mindre exakt bild, en smal kon ger skarpare detalj men ett snävare område.
Frekvensen spelar in på samma sätt. Lägre frekvenser, kring 50 kHz, tränger djupare men med sämre upplösning, medan höga frekvenser mellan cirka 140 och 240 kHz, som i Helix-seriens Dual Spectrum CHIRP, ger skarpare bild men klarar mindre djup.
De flesta svenska insjöar är grunda nog att den högre frekvensen räcker gott, vilket är en av anledningarna till att en instegsmodell som Humminbird Helix 5 Chirp GPS G3 duger för de flesta.
Skärm, upplösning och storlek
En stor, ljusstark skärm är enklare att läsa av i solljus men tar också mer plats i båten. Skillnaden mellan Helix 5 Chirp GPS G3 på fem tum och 1000 nits och Helix 7 G4 Chirp GPS på sju tum och 1500 nits handlar just om det, samma sonar men en betydligt mer läsbar yta.
Humminbird Helix 12,1 G4N MSI+ GPS tar det ett steg längre med 12,1 tum, vilket ger plats åt flera vyer samtidigt men också kräver en större instrumentpanel.
Ett kastbart lod har ingen egen skärm alls, du läser av allt på mobilen, vilket gör solljus mot glaset till den vanligaste anmärkningen mot den typen av produkt.
GPS och kartplotter
En inbyggd GPS gör mer än att visa var du är. Den låter dig spara fiskeplatser, rita rutter och, med funktioner som AutoChart Live i samtliga Helix-modeller, bygga egna sjökort med djup, bottenhårdhet och vegetation medan du kör.
Navionics-kompatibilitet gör att du kan komplettera med köpta sjökort där de finns.
Ett kastbart lod saknar den här typen av navigering. Deeper CHIRP+4 sparar egna djupkartor i sin app, men det är inte samma sak som en riktig kartplotter, och det är den viktigaste anledningen till att den inte ersätter fast båtelektronik för den som verkligen navigerar efter sjökort.
Vilket ekolod passar dig
Valet handlar mer om hur du fiskar än om vilken enhet som är tekniskt starkast.
- Land, brygga, kajak eller is: Deeper CHIRP+4, ingen installation och full flexibilitet.
- Mindre båt, vanlig kartplotter: Humminbird Helix 5 Chirp GPS G3, eller Helix 7 G4 Chirp GPS om skärmen ska synas bättre i solljus.
- Större båt, verklig kartläggning av botten: Humminbird Helix 12,1 G4N MSI+ GPS.
Räkna med installationen, inte bara priset. En akterspegelgivare och kablage tar en eftermiddag att montera. Är båten redan proppfull av annan elektronik, väg den tiden mot vad ett kastbart lod löser på fem minuter utan verktyg alls.
Fiskar du från land eller kajak i kyla eller regn räknas rätt fiskekläder minst lika mycket som själva lodet. Ska spöet också hänga med runt hela båten är spöhållare för båt och land värda att se över samtidigt som monteringen av ekolodet.
Är det själva spöet som ska bytas ut också, se vår genomgång av hur du väljer fiskespö. Letar du specifikt efter ett nytt drag- eller kastspö, jämförelsen av bästa haspelspöt tar upp det.
Ska utrustningen samlas ihop inför säsongen, kika även på bästa fiskelådan för resten av pilkar, drag och tillbehör.
